Где может применяться ёмкости для воды - подземные

• 1. Классификация подземных резервуаров по форме и материалу
• 2. Нормативные отсылки: ГОСТ, СП, ограничения по средам
• 3. Где используются подземные ёмкости: объекты и объёмы
• 4. Этапы монтажа с цифрами и ограничениями
• 5. Эксплуатация: периодичность проверок и типовые отказы
• 6. Критерии выбора объёма и заказ изготовления

1. Классификация подземных резервуаров по форме и материалу

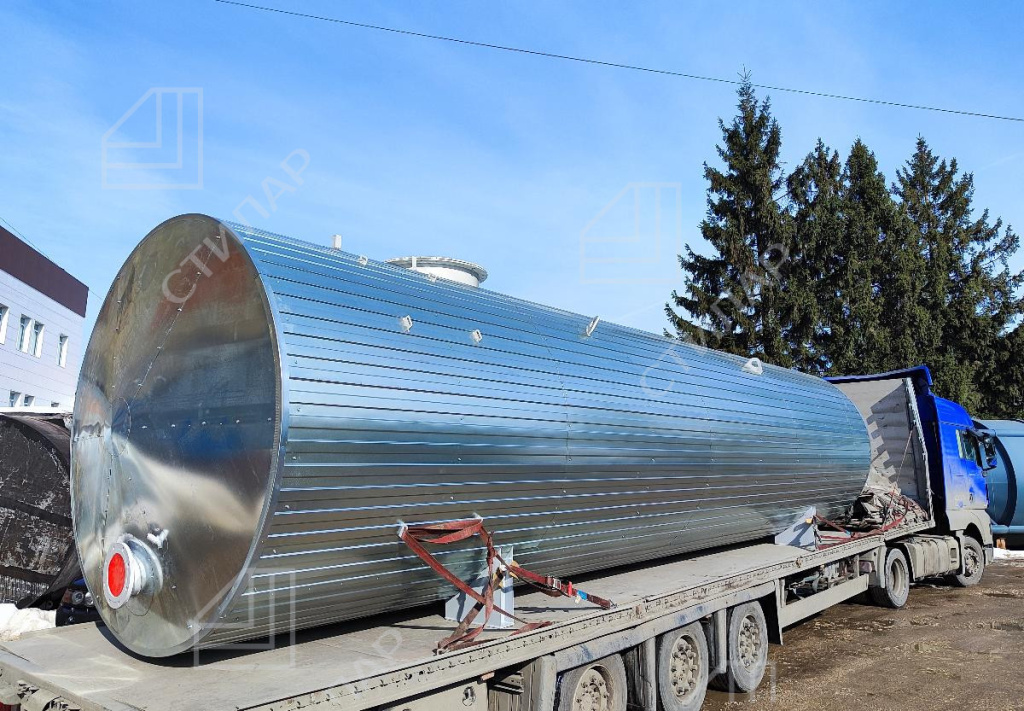

Подземные емкости для воды классифицируют по форме корпуса, материалу изготовления, числу стенок, назначению и условиям установки. Чаще всего применяют горизонтальные цилиндрические резервуары: их удобно доставлять в высокой заводской готовности, опускать в котлован и подключать к трубопроводам через технологические горловины. Вертикальные подземные емкости используют реже — обычно там, где это оправдано компоновкой площадки, глубиной котлована и расчетом грунтовых нагрузок.

Прямоугольные конструкции встречаются реже, поскольку плоские стенки требуют усиления и более тщательного расчета на давление грунта и воды. Их применяют, если такая форма необходима по компоновке объекта, например при ограниченной длине площадки или размещении в составе инженерного сооружения.

Горизонтальные резервуары удобны в стесненных условиях, но котлован должен обеспечивать безопасный монтаж, устройство основания, контроль наружной изоляции, анкеровку при необходимости, подключение патрубков и послойную обратную засыпку. Размеры котлована, зазоры для монтажа и требования к основанию задаются проектом и инструкцией изготовителя.

Материалы изготовления выбирают по назначению воды, коррозионной активности грунта, уровню грунтовых вод, расчетной температуре, глубине установки и сроку службы. Применяются углеродистые и низколегированные стали с наружной антикоррозионной защитой, нержавеющая сталь, полиэтилен, полипропилен, стеклопластик и комбинированные решения. Для питьевой воды материалы, покрытия, мембраны, уплотнения и патрубки, контактирующие с водой, должны иметь подтверждение пригодности для такого применения.

Подземный резервуар обычно оснащают люком или горловиной для обслуживания, вентиляцией, патрубками заполнения и отбора, переливом, сливом, датчиком уровня и средствами контроля герметичности. Для двустенных емкостей предусматривают контроль межстенного пространства.

Условия размещения определяются проектом: учитывают глубину промерзания, уровень грунтовых вод, нагрузку от транспорта, тип грунта, возможность обслуживания горловин, защиту от попадания талых и дождевых вод, требования к дренажу и безопасный доступ персонала.

Если уровень грунтовых вод создает риск всплытия, предусматривают анкеровку к железобетонной плите, пригрузы или другое расчетное решение. Без проверки всплытия подземная емкость может сместиться, повредить трубопроводы, горловины и наружную изоляцию.

2. Нормативные отсылки: ГОСТ, СП, ограничения по средам

Проектирование и изготовление подземных резервуаров выполняют по техническому заданию, проектной документации, паспорту изделия, требованиям к конкретной системе водоснабжения, санитарным нормам для питьевой воды, строительным правилам по основаниям и трубопроводам, а также требованиям безопасности при эксплуатации. Для вертикальных цилиндрических стальных резервуаров под нефть и нефтепродукты применяют ГОСТ 31385—2023; для резервуаров под воду его отдельные положения могут учитываться проектом в части конструкции, изготовления, монтажа и испытаний, если это не противоречит профильным требованиям.

Ограничения по средам назначаются не только по названию жидкости, но и по ее фактическому составу, температуре, pH, наличию солей, абразивных частиц, нефтепродуктов, биологических загрязнений и реагентов.

• питьевая и хозяйственная вода — материалы и покрытия, пригодные для контакта с питьевой водой;
• техническая, дождевая и пожарная вода — герметичная конструкция с учетом коррозии, осадка, промывки и обслуживания;
• сточные воды — материал и покрытие по составу стоков, температуре, газообразованию и требованиям к очистке;
• химические вещества — только при подтвержденной совместимости корпуса, покрытия, уплотнений, патрубков и арматуры;
• нефтепродукты — специальные резервуары с учетом пожарной безопасности, наружной изоляции, контроля утечек и, при необходимости, двустенного исполнения.

Большинство подземных резервуаров для воды работают как атмосферные емкости. Если оборудование проектируется для избыточного давления, его нельзя рассматривать как обычный резервуар без проверки расчетного режима, паспорта изделия и применимых требований к сосудам или аппаратам под давлением.

3. Где используются подземные ёмкости: объекты и объёмы

В частных домовладениях и на дачных участках подземные емкости используют для накопления питьевой или технической воды, полива, резервного водоснабжения и сбора дождевой воды. Объем подбирают по суточному расходу, дебиту источника, графику пополнения, числу потребителей и невыбираемому остатку.

Для пожаротушения подземные резервуары применяют как источник противопожарного водоснабжения. В проекте рассчитывают полезный объем, водозабор, невыбираемый остаток, доступ пожарной техники или насосной станции, защиту от замерзания, перелив, слив и контроль уровня.

На промышленных предприятиях подземные емкости используют для технической воды, оборотных систем, промывочных жидкостей, стоков, дренажных сборников и локальных технологических задач. Для таких объектов особенно важны химическая совместимость материалов, очистка, вентиляция, доступ к горловинам и безопасное обслуживание.

В сельском хозяйстве подземные емкости применяют для полива, сбора дождевой воды, запаса технической воды, мойки оборудования и других хозяйственных задач. Объем определяют по водопотреблению, сезонности, графику пополнения и требованиям к санитарной обработке.

На АЗС, нефтебазах и промышленных площадках подземные резервуары применяют для хранения топлива и ГСМ в специальном исполнении. Для таких емкостей важны двустенная конструкция при необходимости, контроль межстенного пространства, герметичные технологические колодцы, наружная изоляция, заземление, дыхательная арматура, защита от всплытия и выполнение требований пожарной безопасности.

Дополнительные сценарии — дренажные системы, накопители для автомоек, резервуары для оборотной воды и жидких удобрений. Во всех случаях следует предусматривать возможность осмотра, очистки, контроля уровня, безопасного доступа и вывода емкости из эксплуатации для обслуживания.

4. Этапы монтажа с цифрами и ограничениями

Монтаж подземного резервуара начинают с инженерно-геологических данных и проверки уровня грунтовых вод. Если вода поступает в котлован или существует риск всплытия, проектом предусматривают водопонижение на период работ, дренаж, анкеровку, пригрузы или железобетонную плиту.

Размер котлована задается проектом и инструкцией изготовителя. Он должен обеспечивать безопасную установку резервуара, доступ к наружной изоляции, монтаж анкеров, подключение трубопроводов, устройство технологических колодцев и качественную обратную засыпку без повреждения покрытия.

Основание выполняют из материала, предусмотренного проектом: песчаной подготовки, песчано-гравийной смеси, бетонной плиты, ложементов или комбинированной конструкции. Поверхность основания должна исключать точечные нагрузки на корпус и повреждение наружной защиты.

Установку выполняют за штатные монтажные элементы с применением строповки, указанной изготовителем. После установки проверяют положение резервуара, отметки горловин, уклон трубопроводов, доступ к люкам, отсутствие повреждений наружного покрытия и готовность к анкеровке.

Обратную засыпку выполняют послойно материалом, указанным в проекте, без крупных камней, строительного мусора и включений, способных повредить корпус или изоляцию. Для пластиковых и стеклопластиковых емкостей особенно важно соблюдать требования изготовителя по одновременному заполнению водой и засыпке, чтобы исключить деформацию стенок.

Горловины, люки и технологические колодцы должны быть защищены от попадания поверхностных вод, снега, мусора и случайного повреждения. Высота вывода, тип крышки, утепление, дренаж и защита от промерзания назначаются проектом.

Испытания проводят по программе, установленной проектом и паспортом изделия. Обычно проверяют герметичность корпуса, патрубков, люков, соединений, межстенного пространства у двустенных емкостей и трубопроводной обвязки. Для атмосферных резервуаров под воду применяют гидравлическую проверку; режимы, продолжительность и критерии приемки должны быть заданы в документации.

5. Эксплуатация: периодичность проверок и типовые отказы

Эксплуатация подземного резервуара ведется по паспорту изделия, инструкции изготовителя и регламенту объекта. В график обслуживания включают контроль уровня, герметичности люков и патрубков, состояния горловин, вентиляции, технологических колодцев, дренажа, наружных признаков просадки, подтопления и работоспособности датчиков.

Очистку от осадков, промывку и санитарную обработку выполняют по назначению воды и фактическому загрязнению. Для питьевой воды регламент должен учитывать санитарные требования, качество воды, возможность дезинфекции и исключение повторного загрязнения.

Вентиляционные устройства и дыхательные линии должны оставаться свободными. Засорение вентиляции может привести к нежелательному вакууму или избыточному давлению при заполнении и опорожнении, особенно у пластиковых и тонкостенных емкостей.

Для металлических резервуаров контролируют антикоррозионную защиту, признаки коррозии в доступных зонах, состояние электрохимической защиты при ее наличии, герметичность колодцев и межстенного пространства. Для пластиковых и стеклопластиковых емкостей отслеживают деформации корпуса, повреждения горловин, нарушение обсыпки и воздействие температур.

Типовые ограничения:

• не использовать емкость для среды, совместимость с которой не подтверждена производителем или проектом;
• не допускать перегрева пластиковых емкостей выше допустимой температуры материала;
• не засыпать резервуар грунтом с камнями и строительным мусором, способными повредить корпус или покрытие;
• не размещать транспортную нагрузку над резервуаром без расчетного перекрытия или проектного решения;
• не выполнять работы внутри емкости без наряда-допуска и контроля атмосферы.

При риске промерзания предусматривают заглубление, утепление горловин, теплоизоляцию, обогрев патрубков или другие решения по проекту. Работы внутри резервуара проводят только после отключения и блокировки подачи воды или продукта, удаления остатков и опасных отложений, вентиляции, контроля атмосферы, назначения наблюдающего снаружи, применения СИЗ и средств спасения.

6. Критерии выбора объёма и заказ изготовления

Объем подземного резервуара выбирают по фактической задаче: суточному водопотреблению, графику пополнения, дебиту скважины, запасу на случай отключения, требованиям пожаротушения, технологическому циклу, невыбираемому остатку и полезному объему. Номинальный объем не всегда равен доступному полезному запасу, поэтому расчет нужно выполнять с учетом уровня забора, перелива, осадка и эксплуатационного остатка.

Для частного дома объем рассчитывают по числу потребителей, режиму расхода и надежности источника. Для полива учитывают площадь, культуру, сезонность и частоту орошения. Для пищевого или промышленного производства объем задают технологическим регламентом, санитарными требованиями и режимом мойки оборудования. Для пожарного запаса расчет выполняют по проекту противопожарного водоснабжения.

При заказе подземного резервуара важно передать изготовителю исходные данные: назначение воды, объем, материал, глубину установки, уровень грунтовых вод, тип грунта, наличие транспортной нагрузки, климатический район, требования к люкам, горловинам, патрубкам, переливу, сливу, датчикам уровня, теплоизоляции и контролю межстенного пространства.

Типовые размеры стальных горизонтальных подземных емкостей зависят от производителя, полезного объема, диаметра, длины, толщины стенки, числа секций, двустенного исполнения и требований к транспортировке. Поэтому габариты следует уточнять по рабочим чертежам и паспорту изделия, а не подбирать только по номинальному объему.

При приемке следует запросить паспорт резервуара, чертежи, документы на материалы, результаты контроля сварных соединений, акт испытаний, сведения о защитном покрытии, инструкцию по монтажу и эксплуатации. Для питьевой воды дополнительно нужны документы, подтверждающие пригодность контактирующих материалов.

Толщина стенки стального подземного резервуара назначается расчетом с учетом объема, диаметра, глубины установки, грунтовых нагрузок, коррозионной прибавки, расчетной температуры, наружной изоляции и срока службы. Гарантийные условия зависят от материала, конструкции, покрытия, монтажа и соблюдения инструкции изготовителя.
